Navodila za uporabo
Delo z Virtualna Kartico/Projekti
Program TPS1100 Convert za procesiranje uporablja delovne mape, ki delujejo kot "Virtualna Kartica" ali kot mapa za projekt.
Lokacije map so v isti mapi kjer je zagonska datoteka aplikacije "TPS1100 Conver.exe".
Struktura Map:
|- .\TPS1100 Convert |--- \Doc - (Mapa z navodili) |--- \Projekti - (Mapa kjer so shranjeni projekti) |--- \Virtualna Kartica - (Mapa za GSI Jobe brez projekta - Privzeta lokacija za obdelavo) |--- \Zavarovanja - (Mapa kjer so shranjena zavarovanja ustvarjena z TPS1100 Convert aplikacijo) |- TPS1100 Convert.exe - Zagonska datoteka aplikacije |- tps1100_kode.txt - Datoteka z kodami za interpretacijo podatkov GSI |- tps1100_projekti.txt - Datoteka z indeksom projektov naloženih v TPS1100 Convert
Za odpiranje Job-a iz Virtualne Kartice ali Projekta sledi navodilom v poglavju Odpri Job
Za dodajanje oz uvoz Job-a v Virtualno Kartico ali Projekt sledi navodilom v poglavju Uvozi GSI Job
Odpri Job
Obdelava GSI podatkov iz "Virtualna Kartico" ali aktivnega Projekt-a.
-

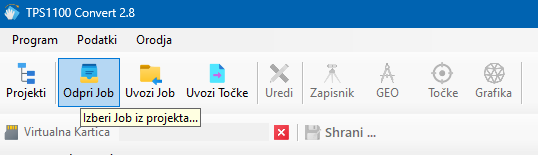

Za pričetek obdelave najprej odpri job. (Gumb: Odpri Job)
-

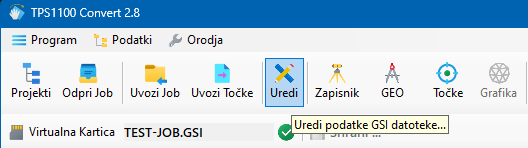

Izbrano datoteko GSI po potrebi uredi (Gumb: Uredi)
-
Začni obdelavo v izbran format izpisa:

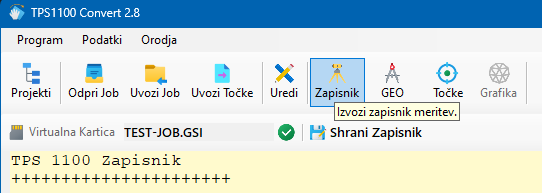

- Zapisnik Meritve

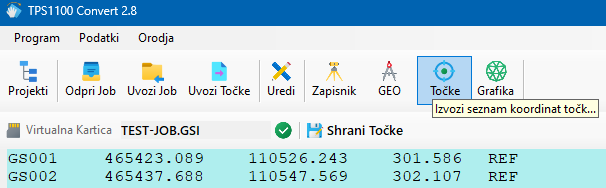

- Seznam Točk
Po obdelavi lahko točke prikažemo v grafiki (Gumb: Grafika)

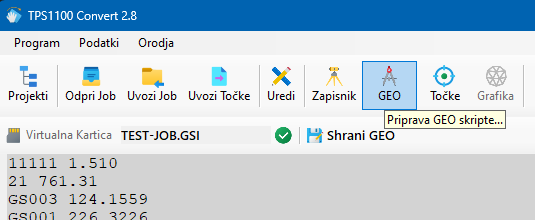

- Skripta GEO
-
Po končani pretvorbi se v glavnem oknu prikažejo podatki obdelave
-
Shrani podatke z klikom na "Shrani...".
Uvozi GSI Job
Uvoz GSI job-a v Virtualno Kartico/Projekt.
Pri izbiri "Uvozi Job" se pokazana izvorna datoteka GSI najprej kopira v mapo aktivnega projekta oz. virtualne kartice. Pred obdelavo aplikacija nato izbere datoteko iz delovne mape in na ta način ohrani originalno izvorno datoteko nedotaknjeno.
- Za pričetek obdelave najprej odpri job ali uvozi datoteko GSI, ki jo želiš pretvoriti. (Gumb: Odpri Job/Uvozi Job)
-
Izbrano datoteko GSI po potrebi uredi (Gumb: Uredi)
-
Začni obdelavo v izbran format izpisa z klikom na:
- Zapisnik Meritve
- Seznam Točk
Po obdelavi lahko točke prikažemo v grafiki (Gumb: Grafika)
- Skripta GEO
-
Po končani pretvorbi se v glavnem oknu prikažejo podatki obdelave
-
Shrani podatke z klikom na "Shrani...".
Pripravi GSI (Uvozi seznam točk TXT/KOO v GSI)
“Uvozi Točke” je orodje za pretvorbo KOO/TXT datotek s seznamom točk v GSI datoteko za uporabo na inštrumentu TPS1100. Datoteka seznama točk je lahko KOO ali TXT. Podatki točk morajo biti zapisani v obliki:
Vrstni red podatkov: PtID, E, N, H
PT1001 466780.456 123456.456 300.000
Ločilo med podatki je lahko “presledek” ali “tabulator”.

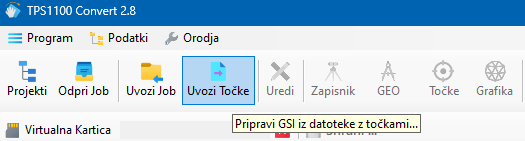

- Pokaži datoteko seznama točk z klikom na "Pripravi GSI".
- V glavnem oknu se izpišejo pretvorjeni podatki.
- Shrani podatke v GSI z klikom na "Shrani GSI".

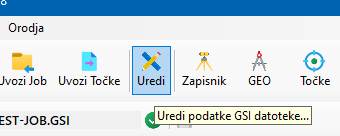

Uredi (Urejanje podatkov GSI datoteke)
Orodje za uprejanje, čiščenje in ročno dodajanje podatkov v izvorni datoteki GSI.
